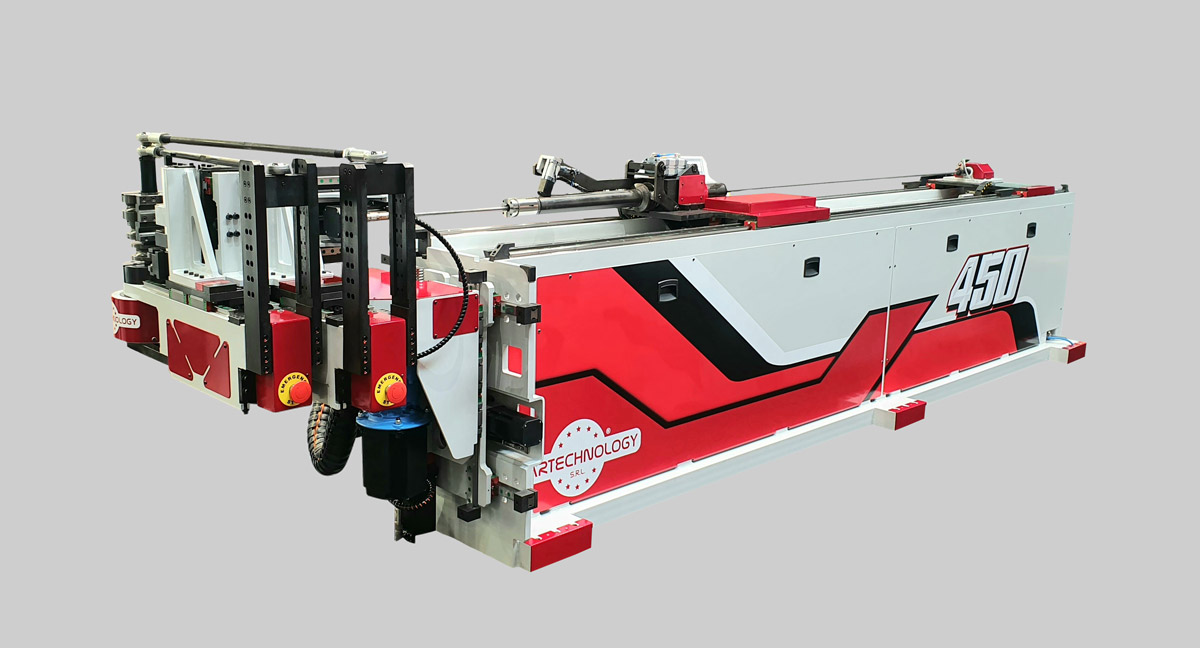

FullBend Rohrbiegemaschine

FullBend Rohrbiegemaschine

FullBend Rohrbiegemaschine

Weitreichende automatisierungsstufen

FullBend ist eine Rohrbiegelinie, die hohe Flexibilität für die kundenspezifische Anpassung der verschiedenen Automatisierungsstufen bietet. Ausgehend von der Mindestkonfiguration von 6 gesteuerten Achsen, können alle Maschinenbewegungen vollständig automatisiert werden, sodass Sie die ideale Maschine für Ihre Anforderungen konfigurieren können.



Die äußerst kompakten Abmessungen des Biegekopfs ermöglichen das Biegen von Teilen mit komplexen Formen, die sonst häufig nur durch teure Doppelkopfsysteme möglich sind. Diese elektrisch angetriebenen Rohrbiegemaschinen sind ideal, wenn eine exakte Wiederholgenauigkeit und hohe Reproduktionsqualität gefordert ist.

Hauptanwendungsgebiete

LUFTFAHRT

MÖBEL

AUTOMOTIVE

SANITÄR

Produktlinien

FullBend   250 450 650 800 1200 1500
Max. Durchmesser Rundrohr aus Stahl mm 25x3 45x3 65x5 80x5 114x5 150x8
Max. Durchmesser Rundrohr aus Edelstahl mm 20x2 35x2 60x3 76x2 100x4 140x4
Max. Durchmesser Rundrohr aus Leichtmetallen (Al – Cu) in Spannzange mm 30x3 50x3 90x2 108x2 130x3 180x10
Max. Biegeradius mm 180 240 320 320 450 600
Nutzbare Länge mit Spannzangenanschlag mm 2100 3000 4200 4200 5600 4000
Lunghezza utile su anima mm 3500 4400 6000 6000 8300 7000
Nutzbare Länge bis Dornstangenaufnahme mm 28 45 78 78 113 143
Abmessungen Unterkopf mm 220 290 520 520 690 980
Überhang Biegekopf mm 990 990 1125 1125 1500 1200
Radius Biegekopf mm 90 125 200 200 275 350
Betriebsspannung V 220/400/480 220/400/480 400/480 400/480 400/480 400/480
Frequenz Hz 50/60 50/60 50/60 50/60 50/60 50/60
installierte Leistung kW 10/15 18/27 30/50 30/50 30/50 80/100
Gewicht, ca. Kg 2900 3400 7900 8200 16500 28000
Biegerichtung   Links oder Rechts Links oder Rechts Links oder Rechts Links oder Rechts Links oder Rechts Links oder Rechts

Haupteigenschaften

  • Kalandrierung mit Boost Funktion.
  • Robuste elektrogeschweißte Struktur mit Elektroschaltschrank auf Maschine.
  • Steuerungssoftware (S.T.I.) mit einfacher intuitiver Schnittstelle mit kompletter realer Simulation des Biegezyklus.
  • Zwischen 6 und 14 elektrisch gesteuerte Achsen “Brushless” über CNC.
  • Anlage nach CE-Vorschrift, mit Sicherheitssystemen Lichtschranken oder Bodenscanner.
  • Separates ergonomisches Steuerpult mit Multitouch Monitor 14”/21“ je nach Konfiguration.
  • Ermöglicht die Einbindung der Biegemaschine an Schneid-, Stanz- und Markiereinheiten.
  • Automatisch regulierbarer Sicherheitsbereich bei verschiedene Biegelängen.
  • Vorbereitung für Fernwartung.
  • Integrierte automatische Verwaltung der drei Biegesysteme: Rollbiegen, Zugbiegen und Kalandrieren.

Vorteile

  • PBearbeitung von runden und quadratischen und Formprofilen.
  • Absolute Genauigkeit der Werkzeugverriegelung dank nicht umkehrbarer Schließung des Kniegelenks.
  • Biegung komplexer Formen dank kompakter Abmessungen des Biegekopfes.
  • Austauschbare Zentralwelle zum Verwenden von bereits vorhandenen Biegewerkzeugen.
  • Hervorragende Biegequalität dank einer breiten Palette an Zubehören, wie Faltenglättschuhe, Formspannbacken, Vorrichtungen zum Öffnen der Schablone und Dornschmierungen.
  • Antriebe mit regenerativen Systemen mit einer Energieeinsparung von bis zu 40%.
  • Die Konfiguration kann auch nach dem Kauf modifiziert werden, z.B. das Wechseln der Biegerichtung oder die Erhöhung der Aufzugslänge.
  • Flexible Anlage mit der Möglichkeit Mehr-Ebenen- und Mehrradien- Biegewerkzeuge zu montieren.
  • Schnelle Einrichtung der Werkzeuge dank Schnellanschluß für Dornstange, Schneller Wechsel der Spanzangeneinsätze am Spannzangenkörper, Spannstock und Gleitschiene-Schnellkupplung.

Mehr Infos?

Schreiben Sie uns oder schauen Sie unsere downloadbare Präsentation an: Sie werden eine breite Palette von Lösungen für jede Produktionsbedürfnis im Bereich Rohrbearbeitung entdecken.
