Stargroup e il settore degli scambiatori di calore a fascio tubiero

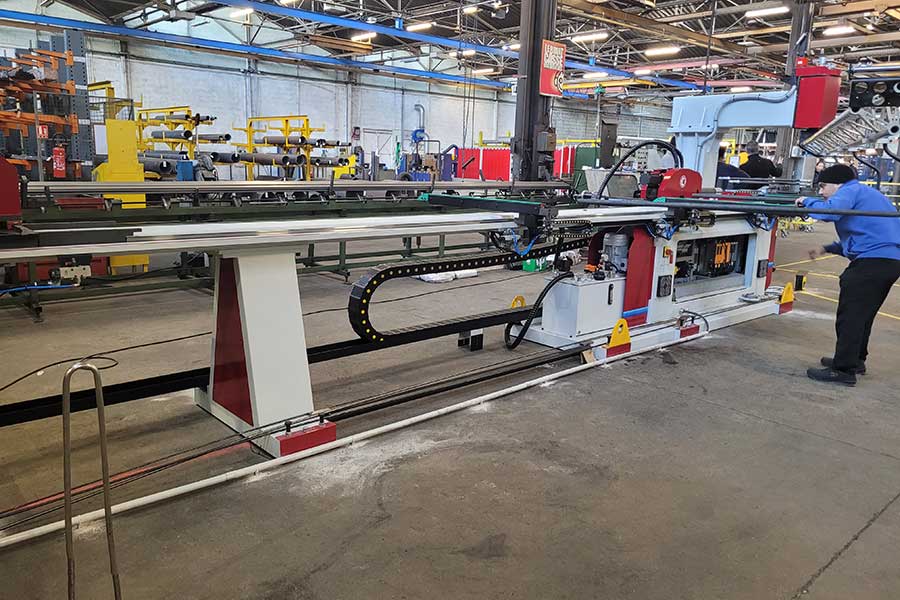

Una nuova curvatubi EvoBend 450 trova dimora sul suolo francese!
L’azienda acquirente, specializzata nella produzione di scambiatori di calore a fascio tubiero, ha individuato in Stargroup il partner ideale per soddisfare i propri bisogni. Infatti, la EvoBend 450 è stata scelta dall’impresa francese in sostituzione di una precedente curvatubi.
Per Stargroup, rispondere alle esigenze del cliente è stata una sfida stimolante: curvare tubi sino a 180° con un diametro compreso tra i 12 mm e i 19.05 mm e lunghezza fino a 12 metri.
Per ottemperare a queste necessità, è stata fornita una curvatubi con:
- attrezzature di curvatura standard, composte da matrice, slitta, morsa, tegolo e anima;
- attrezzatura a rulli, per ottenere la curvatura a compressione ed eseguire la calandratura del tubo;
- un braccio mobile di supporto.
Il braccio, mobile durante la fase di piegatura, risulterà di aiuto durante la curvatura per sorreggere anche le forcine più lunghe, che finirebbero altrimenti per piegarsi a causa del sottile diametro.
Struttura e funzionamento degli scambiatori a fascio tubiero

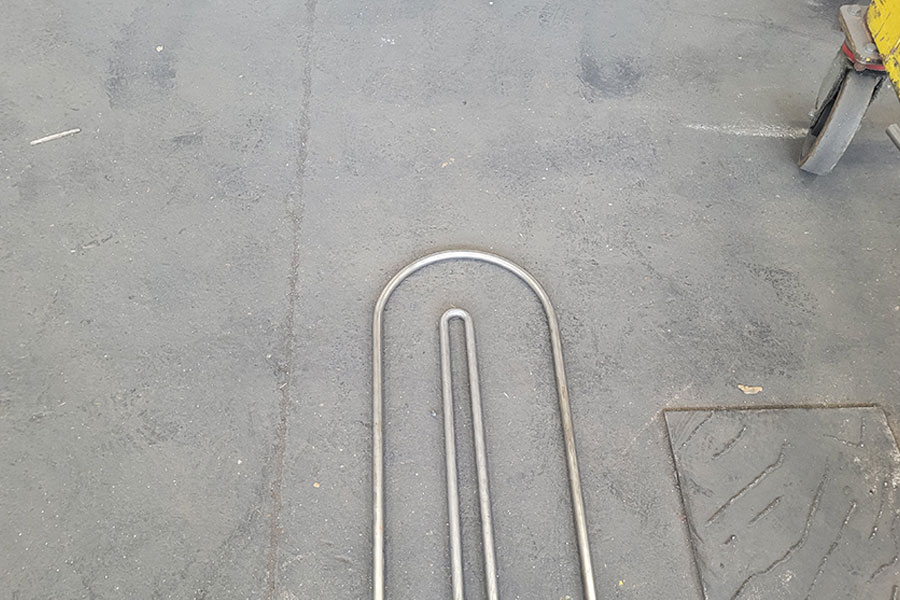

Lo scambiatore a fascio tubiero è costituito da un numero di tubi montati all’interno di un involucro cilindrico. I tubi presenti all’interno dell’involucro vengono curvati a U formando la cosiddetta forcina e, successivamente, sono saldati alla piastra di chiusura.
All’interno dello scambiatore vengono fatti fluire due liquidi: un fluido scorre all’esterno dei tubi mentre il secondo fluido scorre attraverso i tubi.
La serie EvoBend, disponibile nelle taglie 250, 450, 650 e 800, si conferma idonea per l’impiego nella curvatura dei tubi in acciaio inox, garantendo prestazioni ottimali nei processi di produzione degli scambiatori di calore a fascio tubiero.
